وال پست کرمیت با زیگزاگ پیوسته نگهدارنده دیوار در هنگام بروز زلزله می باشد. والپست قطعات یا المانهای عمودی یا مورب است که در امتداد دیوارها قرار میگیرد تا مقاومت و پایداری جانبی دیوارها را در برابر بارهای ناشی از زلزله و باد افزایش دهد.
تجربه 50 ساله استفاده از ساخت و کاربری تیرچه کرمیت در مقابله با بارهای عمود بر آن، در طراحی وال پست های کرمیت، در مقابل بارهای افقی، بکار رفته.
این وال پست ها نیز ، مانند تیرچه کرمیت ، طبق طول مورد سفارش شما ساخته می شوند و به اندازه کردن در کارگاه نیازی ندارد.
تمامی قطعات و ضمایم مورد نیاز طبق سفارش شما به کارگاه ارسال می شود.
ارتفاعات مختلف وال پست 10 و 15 و 20 و کلیه ارتفاعات دیگر در دسترس می باشد.

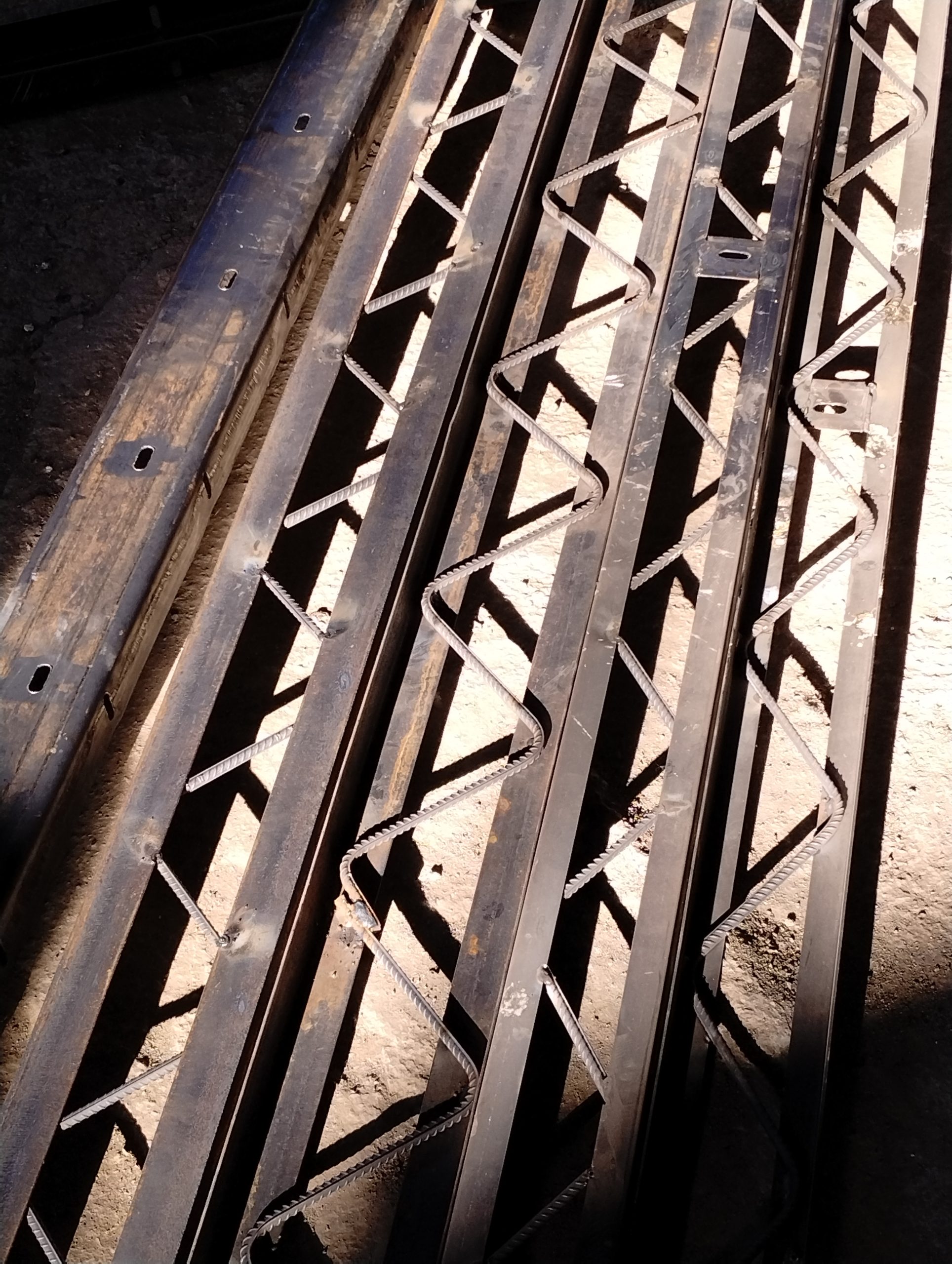

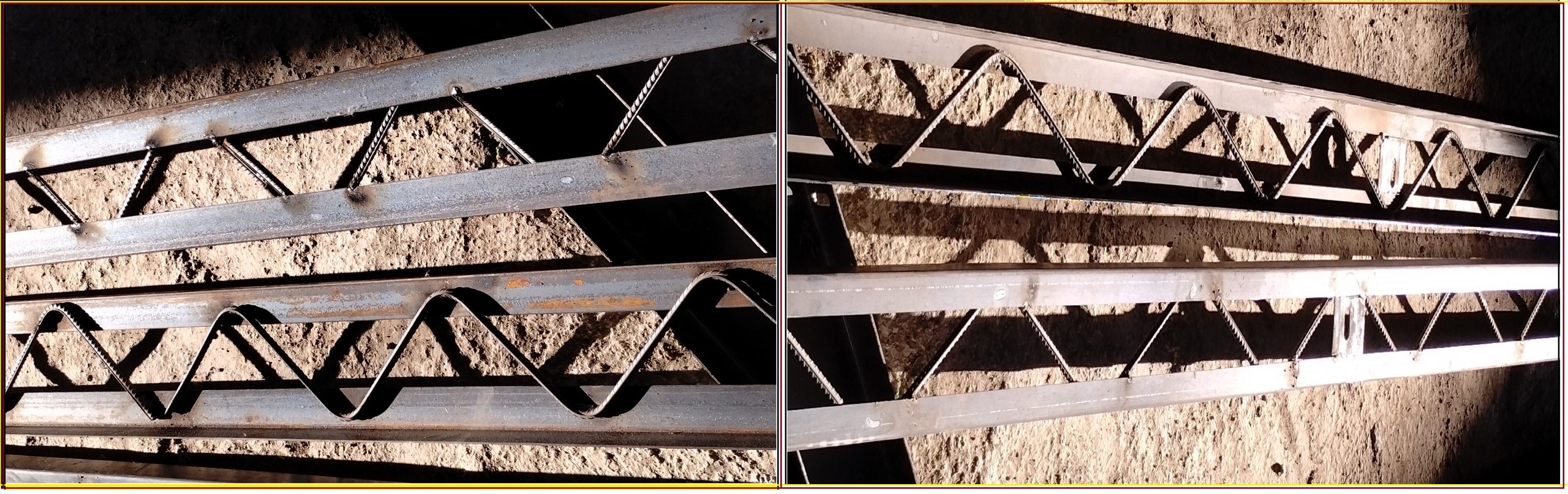

وال پست کرمیت با زیگزاگ پیوسته
چکیده:
کرمیت(والپست نگهدارندهٔ دیوارها در زلزله) — تعریف، کاربرد و نکات اجرایی
والپست قطعات یا المانهای عمودی یا مورب است که در امتداد دیوارها قرار میگیرد تا مقاومت و پایداری جانبی دیوارها را در برابر بارهای ناشی از زلزله و باد افزایش دهد. والپستها معمولاً از جنس فولاد، بتن آرمه یا ترکیبی از مصالح ساخته میشوند و نحوهٔ طراحی و اجرأ صحیح آنها نقش مؤثری در رفتار سازه هنگام زلزله دارد.
کلیه قطعات وال پست کرمیت با استفاده از جوشکاری زیر گاز CO2 صورت می گیرد.
وال پست چیست
۱) والپست چیست؟
والپست به المانی اطلاق میشود که به دیوار (باربر یا غیر باربر) متصل شده و وظیفهٔ
اصلی آن انتقال نیروی جانبی (برش و لنگر) از دیوار به سیستم سازهای یا فونداسیون است.
والپست میتواند مستقل یا متصل به تیر و ستونهای سازه باشد.
اهداف و عملکرد والپست
۲) اهداف و عملکرد والپست
افزایش مقاومت جانبی دیوار در برابر نیروی افقی زلزله.
محدود کردن خروج از صفحه و برش موضعی در دیوار.
انتقال نیروهای ثقلی و جانبی به اعضای سازهای مناسب (تیر، ستون، فونداسیون).
جلوگیری از خرابی شکننده دیوارها و افزایش شکلپذیری سیستم.
وال پست کرمیت با زیگزاگ پیوسته
وال پست کرمیت با زیگزاگ پیوسته
۳) انواع والپست (از نظر مصالح و هندسه)
والپست فولادی: مقاطع قوطی یا نبشی/ناودانی که با پیچ و یا جوش به سازه متصل میشوند.
والپست بتنی/آرمه: ستونهای بتنی که درون یا کنار دیوار اجرا میشوند.
والپست مرکب: ترکیب فولاد و بتن برای بهرهبرداری بهتر از هر دو مصالح.
والپستهای مورب یا مهاربندیشده: زمانی که نیاز به انتقال نیروهای خاص یا افزایش سختی جانبی باشد.
نکات طراحی
۴) نکات طراحی (عمومی )
والپست باید بر اساس برش و لنگر وارد شده از دیوار طراحی شود.

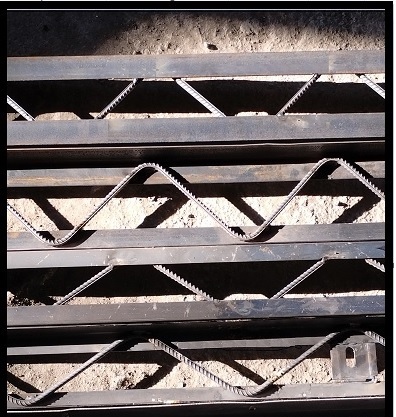

والپست کرمیت با میلگرد زیگزاگ پیوسته
اتصال والپست به کف، سقف و فونداسیون باید قادر به انتقال نیروهای محاسبهشده باشد.
در مناطق زلزلهخیز، طراحی باید شکلپذیری و ظرفیت جذب انرژی (دیتیلهای فولادی، آرماتوربندی مناسب) را در نظر بگیرد.
سازگاری سختی والپست با دیوار مهم است — اختلاف سختی زیاد میتواند منجر به تمرکز تنش و خرابی موضعی شود.
در دیوارهای پرسرعت (بلوک، آجر)، والپستها باید پوشش یا مهاربندی مناسبی برای جلوگیری از ترکهای نازک فراهم کنند.
وال پست کرمیت با زیگزاگ پیوسته
اتصال کامل دیوار و وال پست
فرق این وال پست با وال پست ناودانی یک پارچگی دیوار ها طرفین و وال پست با هم ،بعلت امکان نفوذ بتن از جان وال پست است که امتیاز مهمی در استقامت دیوار پشت به لبه در تمام طول وال پست است.
وال پست کرمیت با زیگزاگ پیوسته، امکان یک پارچگی دیوار طزفین را به صورت تمام طول فراهم می کند
جزئیات اجرایی و اتصالات پیشنهادی
۵) جزئیات اجرایی و اتصالات پیشنهادی
اتصال به فونداسیون: والپستها باید با بولتهای انکر یا آرماتورهای انتظار به فونداسیون متصل شوند. آرماتور انتظار باید در محل مناسب و با جزئیات خمشده پیشبینی شود.
اتصال به سقف/تیرچه: از وصلهٔ مناسب یا صفحهٔ اتصال استفاده شود تا نیروی کششی/فشاری منتقل گردد.
پوشش بتنی/محافظت در برابر خوردگی: در والپست فولادی حتماً تدابیر ضدزنگ و پوشش مناسب در نظر گرفته شود.
اجرای فازبندی: والپستهایی که بعد از اجرای دیوار اضافه میشوند باید با دقت درگیر شوند (پاشنهگیر، ملات مناسب و انکپسوله کردن).
وال پست کرمیت با زیگزاگ پیوسته
۶) نکات مهم برای اجرا (اشتباهات متداول و راه حلها)
اشتباه: اتصالات ضعیف بولتی یا جوشی که منجر به جداشدن والپست در زلزله میشود. → راه حل: استفاده از صفحات توزیع، تعداد و قطر مناسب بولت، کنترل کیفیت جوش.
اشتباه: نبود جانپناه یا فوک مناسب بین والپست و دیوار که باعث ترکهای تمرکزی میشود. → راه حل: استفاده از ملات مناسب، ایجاد درزهای کنترلی.
اشتباه: عدم هماهنگی با سیستم سازهای (مثلاً انتقال نیرو به عضو ضعیف) → راه حل: طراحی کلی سازهای که والپستها در آن نقش مکمل داشته باشند.
رفتار در زلزله و نکات استراتژیک
۷) رفتار در زلزله و نکات استراتژیک
والپستها با افزایش سختی محلی، انرژی زلزله را به اعضای سازهای منتقل میکنند؛ باید اطمینان حاصل شود که آن اعضا ظرفیت لازم را دارند.
پیشنهاد میشود در تحلیل سازهای، بارهای جانبی ناشی از دیوارها و والپستها همراه با اثرات غیرخطی و اندرکنش دیوار-والپست مدلسازی شود.
در ساختمانهای بلند یا با پلان نامنظم، توجه ویژهای به توزیع والپستها و مرکز سختی/مرکز جرم داشته باشید.
وال پست کرمیت با زیگزاگ پیوسته
۸) کنترل کیفیت و بازرسی در محل اجرا
کنترل مشخصات مصالح (فولاد، بتن، ملات).
کنترل ابعادی و موقعیت والپست نسبت به نقشه.
بررسی جزئیات اتصال (بولتها، جوش، صفحات).
اجرای تستهای کشش/جوش در صورت لزوم.
وال پست کرمیت با زیگزاگ پیوسته
۹) کلمات و تعاریف کلیدی :
عنوان : «والپست: نگهدارندهٔ دیوارها در برابر زلزله — تعریف و نکات اجرایی»
«والپست چیست: کاربرد، انواع و نکات اجرایی والپست برای افزایش مقاومت جانبی دیوارها در زلزله.»
بخشهای پیشنهادی مطالعه : تعریف، انواع، عملکرد در برابر زلزله، نکات طراحی، جزئیات اجرایی، اشتباهات متداول، نتیجهگیری.
وال پست کرمیت با زیگزاگ پیوسته
نتیجهگیری:
والپست عنصری کلیدی برای افزایش پایداری جانبی دیوارها بهخصوص در مناطق زلزلهخیز است. طراحی و اجرای دقیق، هماهنگی با سیستم سازهای و بازرسی مناسب در محل، از شروط لازم برای عملکرد مطلوب والپستها در زمان زلزله هستند.
توضیحات فنی تکمیلی:
والپست کرمیتبا میلگرد زیگزاگ پیوسته نقش مهمی در نگهداری دیوارهای ساختمان در برابر زلزله دارد.
والپست (Wall Post) عضوی سازهای یا نیمهسازهای است که برای مهار دیوارهای غیرباربر به کار میرود.
این قطعه معمولاً از مقطع نبشی شکل به همراه مقاطع دیگر فولادی ساخته شده و درون دیوار یا در امتداد ستونها نصب میگردد تا از ریزش دیوار در اثر نیروهای جانبی، بهویژه در هنگام زلزله، جلوگیری کند.
در سازههای فولادی و بتنی، دیوارهای سفالی یا بلوکی نقش جداکننده دارند و نباید در تحمل بارهای لرزهای شرکت کنند. بنا بر این اگر بدون مهار اجرا شوند، در زمان زلزله به راحتی واژگون یا ترکخورده و خطر جانی ایجاد میکنند. به همین دلیل، طبق مبحث ششم مقررات ملی ساختمان و آییننامه ۲۸۰۰، استفاده از والپست الزامی است.
انواع والپست از نظر عملکرد
-والپست عمودی:والپست عمودی در امتداد ارتفاع دیوار اجرا میشود و معمولاً از نبشی یا قوطی فلزی تشکیل شده است. این نوع، دیوار را در برابر نیروهای افقی مهار میکند.
. والپست افقی: بین دیوار و تیر یا سقف قرار میگیرد تا از حرکت یا ریزش دیوار در جهت عمود بر سطح خود جلوگیری کند. میلگرد بستر نمونهای از والپست افقی است.
. والپست ترکیبی: ترکیبی از دو حالت بالا است و در دیوارهای بلند یا طول زیاد به کار میرود.

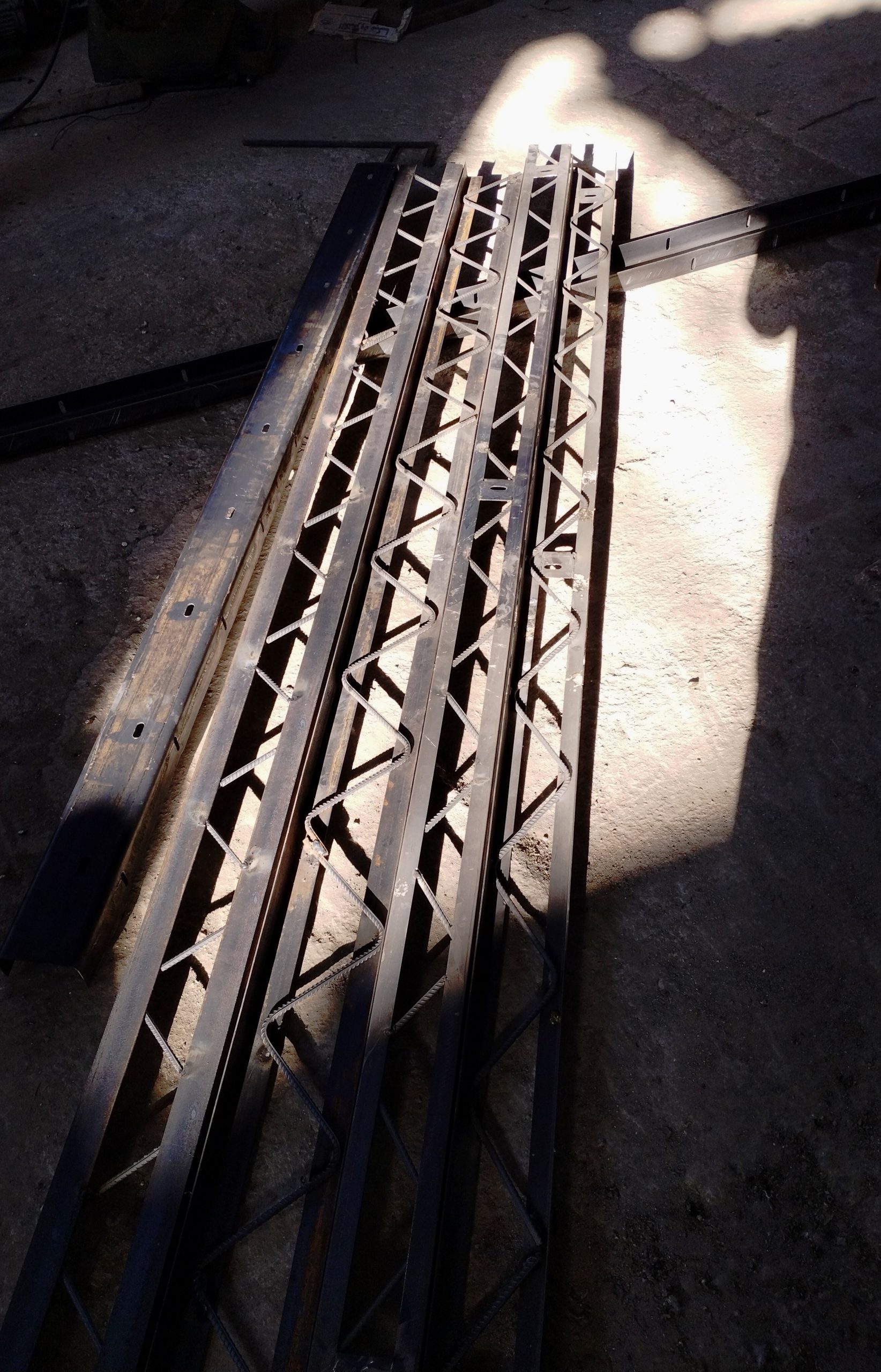

وال پست کرمیت با زیگزاک پیوسته- 15 سانتیمتری
انواع والپست از نظر مصالح و هندسه
والپست فولادی: ساختهشده از قوطی، نبشی یا ناودانی که با پیچ یا جوش به سازه متصل میشود.
والپست بتنی (آرمه): ستونهای بتنی که درون یا کنار دیوار اجرا میشوند.
والپست مرکب:ترکیبی از فولاد و بتن برای بهرهگیری از مزایای هر دو.
والپست مورب یا مهاربندیشده: برای افزایش سختی جانبی یا انتقال نیروهای خاص در شرایط ویژه.
وال پست کرمیت با زیگزاگ پیوسته
نکات سفارش برای ساخت والپست کرمیت با میلگرد زیگزاگ پیوسته:
در هنگام سفارش ، می توانید نکات مورد نظر خود را در آن بگنجانید تا مطایق نظر شما ساخته شود:
طراحی بر اساس برش و لنگر وارد شده از دیوار انجام شود.
ملزومات اتصال والپست به کف، سقف یا فونداسیون باید قادر به انتقال نیرو باشد.
در مناطق زلزلهخیز، شکلپذیری و ظرفیت جذب انرژی مد نظر قرار گیرد.
سختی والپست و دیوارباید هماهنگ باشد تا از تمرکز تنش جلوگیری شود.
در دیوارهای بلوکی یا آجری از پوشش و مهاربندی مناسب استفاده شود.
امکان اتصال جانبی به ستون ها و دیوارهای سازه
امکان اتصال جانبی به ستون ها و دیوارهای سازه از طریق لوبیایی های تصب شده در بالا و پایین و وسط وال پست:
جزئیات اجرایی و اتصالات
اتصال به فونداسیون: با انکربولت و یا آرماتور انتظار.
اتصال به سقف یا تیرچه: با صفحه اتصال یا وصله مناسب.
پوشش ضدزنگ:برای والپستهای فولادی، در بال های وال پست الزامی است. ولی توصیه می شود قسمت هایی که در ملات اتصال بین دیوارها قرار می گیرد، برای اتصال بهتر بتن به میلگرد جان، از ضد زنگ استفاده نشود.
درز انقطاع: بین دیوار و والپست با فوم یا ملات نرم پر شود.
وال پست کرمیت با زیگزاگ پیوسته
خطاهای متداول و راهحلها
اتصال ضعیف جوشی یا بولتی: پیامد: جدا شدن در زلزله /راه حل: استفاده از صفحات توزیع و کنترل کیفیت جوش.
نبود درز انقطاع: پیامد:/ترک در دیوار / راه حل: استفاده از فوم یا ملات نرم
هماهنگ نبودن با سیستم سازه:/ پیامد:انتقال نیرو به عضو ضعیف / راه حل: طراحی هماهنگ با کل سازه
وال پست کرمیت با زیگزاگ پیوسته
رفتار سازهای در زلزله
والپستها با افزایش سختی موضعی، انرژی زلزله را به اعضای اصلی سازه منتقل میکنند.
در ساختمانهای بلند یا پلان نامنظم، توزیع مناسب والپستها نسبت به مرکز جرم و سختی اهمیت زیادی دارد.
کنترل کیفیت و بازرسی:
کنترل کیفیت مصالح (فولاد، بتن، ملات)
بررسی موقعیت دقیق طبق نقشه
بازرسی اتصالات و انجام تستهای لازم
وال پست کرمیت با زیگزاگ پیوسته
جمعبندی:
والپست کرمیت با میلگرد زیگزاگ پیوسته یکی از اجزای حیاتی در ایمنی ساختمان در هنگام وقوع زلزله است.
اگرچه در ظاهر دیده نمیشود، اما در هنگام زلزله از ریزش دیوارها جلوگیری کرده و خطرات جانی را کاهش میدهد.
الهامگرفته از سیستم تیرچه کرمیت با 50 سال سابقه در خدمت به صنعت ساختمان، این طرح از نظر رفتاری و اقتصادی بسیار کارآمد است و جایگزین مناسبی برای والپستهای سنتی و ناودانی محسوب میشود.
وال پست کرمیت با زیگزاگ پیوسته
انواع دیگر تولبدات وال پست کرمیت:

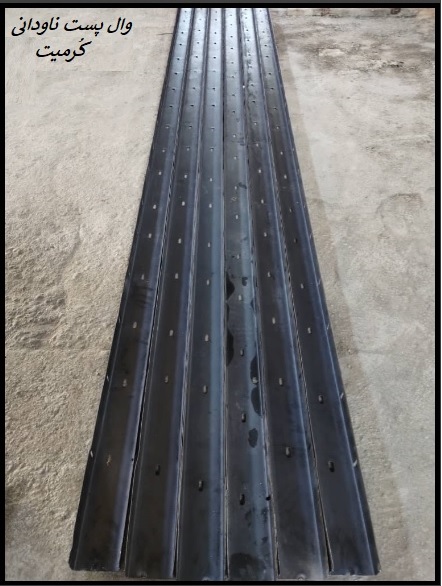

ناودانی:ابن ناودانی از ورق دو میل و به طول سفارشی و نامحدود( معمولا شش متر)می باشد:
وال پست ناودانی
تولیدات شرکت کرمیت پارس
شرکت کرمیت پارس علاوه بر تولید تیرچه کرمیت، به تولید موارد زیر نیز میپردازد:

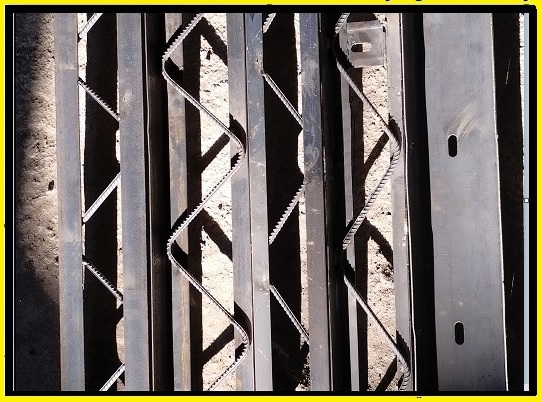

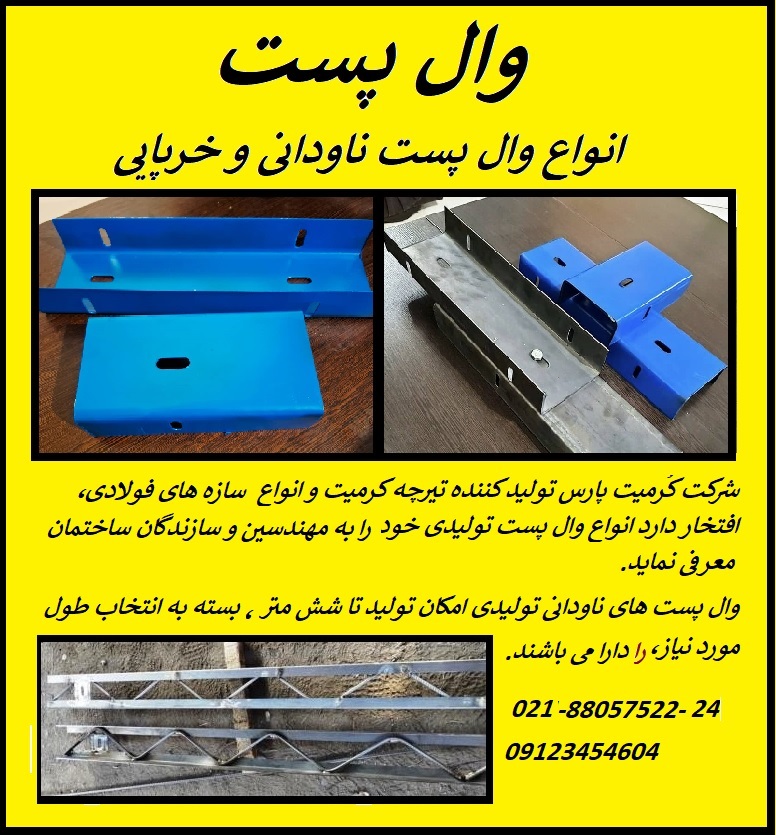

وال پست خرپایی و ناودانی
-خرپاهای سبک و سنگین سقفی -والپست ناودانی در طولهای نامحدود -والپست کرمیت با میلگرد زیگزاگ پیوسته

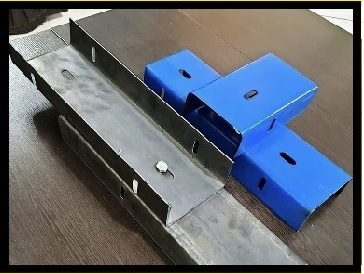

وال پست کزمیت- ناودانی
برای آشنایی بیشتر و دریافت مشاوره فنی، وبسایت رسمی ما را دنبال کنید:
https://kormitpars.com
تلقن : 09123454604 و 24 – 88057522 – 021
منابع: آییننامه 2800، مبحث ششم مقررات ملی ساختمان و ACI 2019
