آشنایی با یکپارچگی سقف تیرچه و سازه طبق آیین‌نامه ACI 2019
در ساختمان‌های بتن‌آرمه، یکی از اجزای کلیدی برای ایمنی و عملکرد صحیح سازه، سقف تیرچه‌بلوک است. اما نکته‌ای که گاهی از دید عموم و حتی برخی مجریان پنهان می‌ماند، موضوع یکپارچگی سازه‌ای سقف با سایر اعضای ساختمان است. آیین‌نامه ACI 318-19 که توسط “مؤسسه بتن آمریکا (ACI)” منتشر شده، به صورت دقیق به این مسئله پرداخته است.
سقف تیرچه چیست؟
سقف تیرچه یکی از پرکاربردترین سیستم‌های سقفی در ایران است که از تیرچه‌های پیش‌ساخته یا درجا و بلوک‌های پرکننده (یونولیتی یا سفالی) تشکیل می‌شود. این سقف‌ها سبک، سریع و اقتصادی هستند. اما نکته کلیدی این است که این سقف‌ها باید بتوانند بارها را به درستی به تیرهای اصلی و سپس ستون‌ها منتقل کنند.
یکپارچگی سازه‌ای از دید آیین‌نامه ACI 2019
آیین‌نامه ACI 318-19 در فصل‌های مختلف خود، به‌ویژه بخش‌های 6 و 9، بر اتصال مؤثر اعضای سازه‌ای تأکید دارد. برخی الزامات مهم عبارت‌اند از:

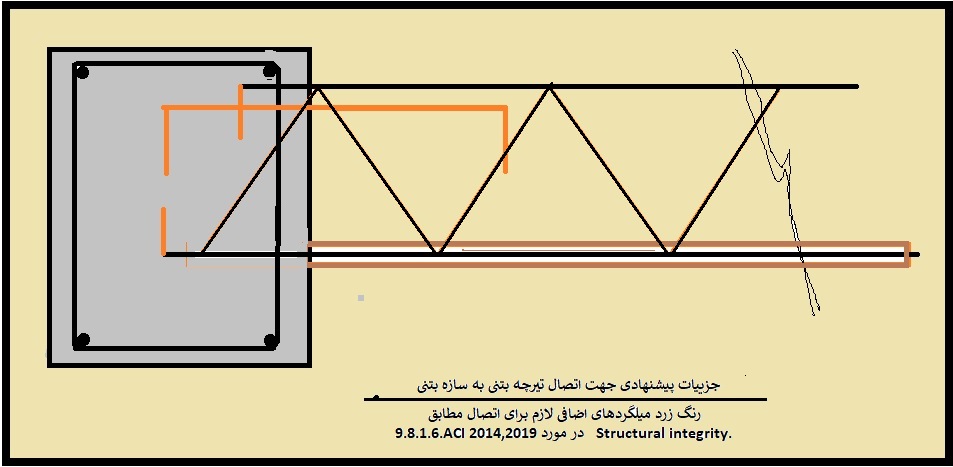

- اتصال مکانیکی مناسب بین تیرچه‌ها و تیرهای اصلی: از طریق قلاب‌های مهاری و میلگردهای خمشی و عرضی.
- وجود کلاف‌های عرضی: برای افزایش سختی جانبی و جلوگیری از پیچش تیرچه‌ها.
- پیوستگی در اتصال به تیر و ستون: برای انتقال صحیح نیروهای جانبی مثل زلزله و باد.
- کنترل ترک‌خوردگی و تغییر شکل: با استفاده از میلگرد حرارتی و پوشش بتن مناسب.
چرا یکپارچگی سقف اهمیت دارد؟
در زلزله‌ها، بخش‌هایی که به صورت جداگانه عمل می‌کنند آسیب‌پذیرتر هستند. سقفی که به خوبی با تیر و ستون مهار نشده باشد، ممکن است دچار لغزش، شکست یا حتی فروپاشی موضعی شود. همچنین عملکرد روزمره ساختمان نیز در گرو این یکپارچگی است.
نکات اجرایی مهم برای رعایت ACI 2019 در سقف تیرچه
- استفاده از میلگردهای منفی در دهانه‌های بلند.

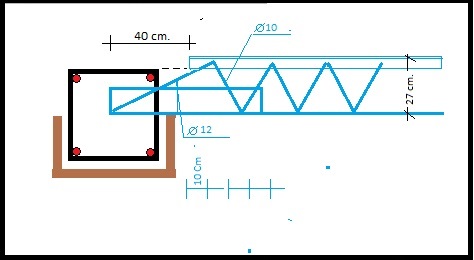

- مهار مناسب تیرچه‌ها در تیرهای اصلی.
- اجتناب از بتن‌ریزی ناقص یا حذف آرماتور حرارتی.
- اجرای دقیق تیرک‌ها و کلاف‌های میانی طبق نقشه.
- کنترل شاقول بودن تیرچه‌ها و محکم بودن شمع‌بندی قبل از بتن‌ریزی.
جمع‌بندی
طبق آیین‌نامه ACI 318-19، رعایت یکپارچگی سقف تیرچه با سازه شرطی حیاتی برای ایمنی در برابر زلزله و بارهای روزمره است. این امر نیازمند طراحی مناسب، اجرای دقیق و نظارت مستمر است. توصیه می‌شود همیشه با یک مهندس سازه مجرب مشورت کنید تا جزئیات طراحی با آیین‌نامه‌های بین‌المللی و ملی مطابقت داشته باشد.
